Přihlášená díla 2019

ARCHWERK

Žižkovská Highline

Kancelář
ARCHWERK
Opočenská 223, 199 00 Praha - Letňany
www.archwerk.cz
Autoři
M.A. Martin Kloda, Ing. arch. Hana Procházková
Spoluautor
Ing. arch. Petr Tůma
Spolupracovník
Ing. Jakub Hepp
Adresa
Praha
Zahájení projektu
03/2018
Dokončení realizace
2018
Popis projektu

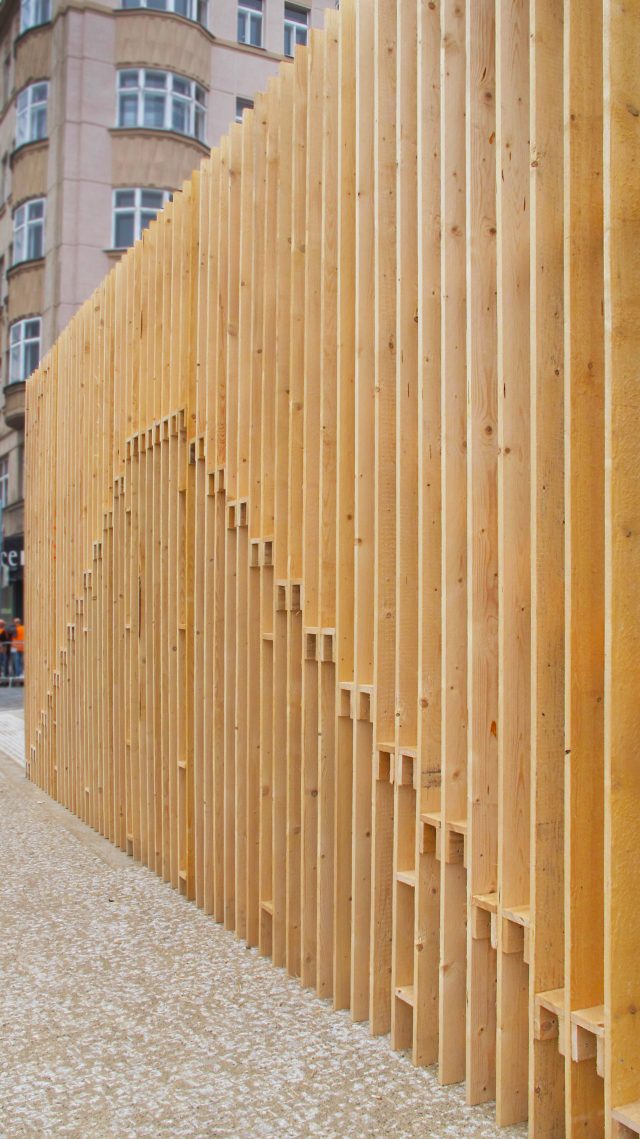

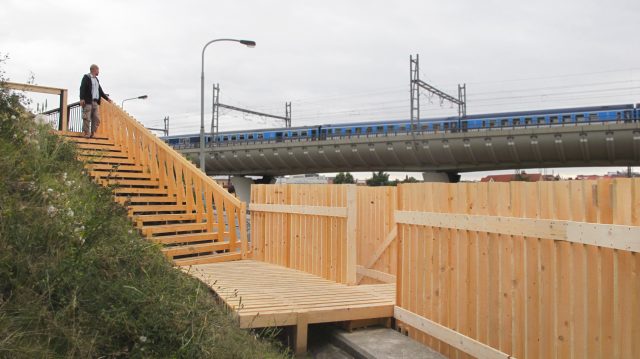

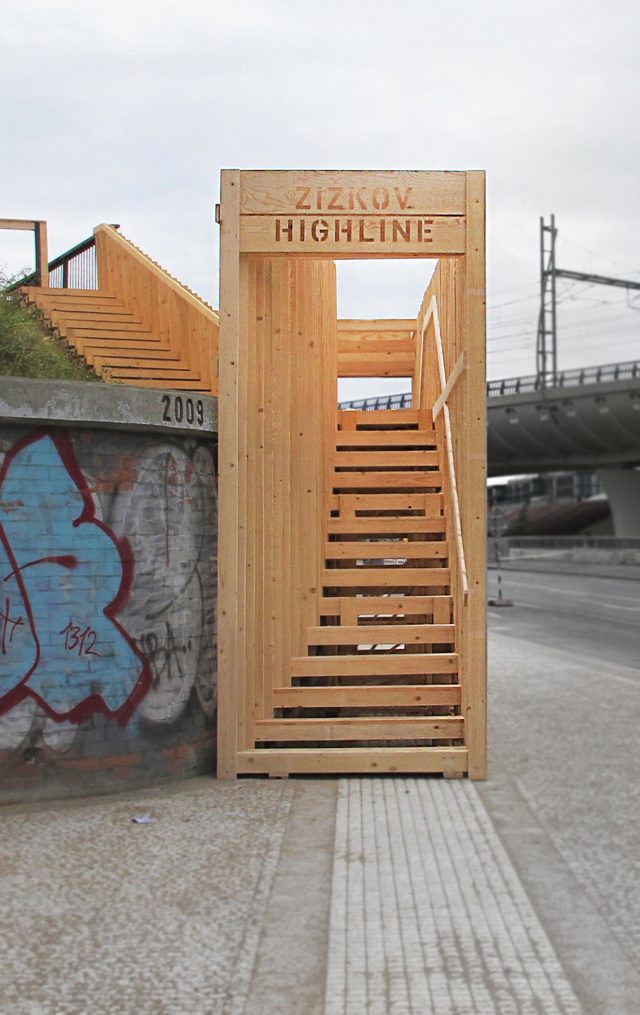

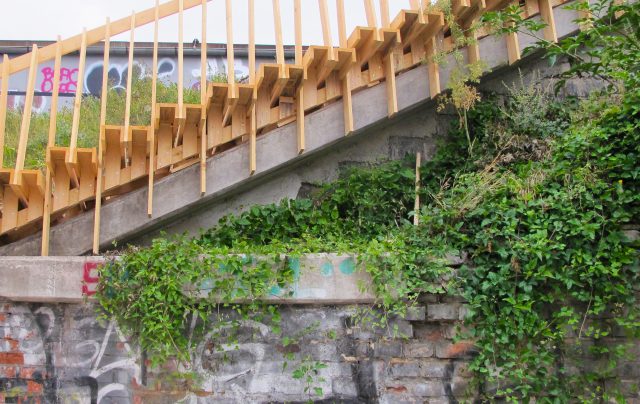

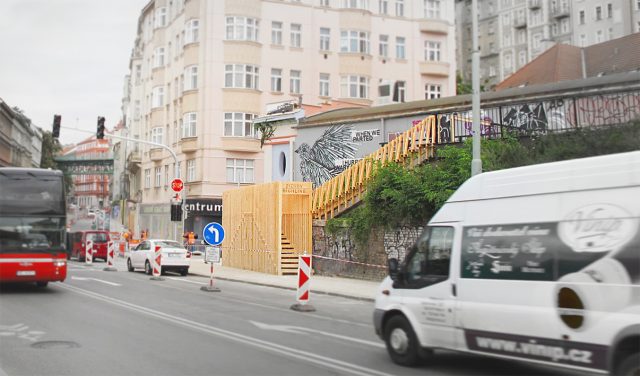

V místě, které má pro Žižkov podobný potenciál jako High Line pro New York, vytváříme nové pěší propojení dosud oddělených částí města. Dřevěné schodiště ve veřejném prostoru mezi Karlínem (Karlínská kasárna, Florenc), Žižkovem (ulice Husitská, Seifertova) a vrchem Vítkovem (rekreační trasa cyklostezky). Upozorňuje na nevyužitý potenciál opuštěného prostoru, tzv. "nové divočiny" v centrální oblasti města. Celá konstrukce je sestavená ze smrkového řeziva 24/120 a 24/100 mm spojovaného tesařskými vruty hbs 4,5x45 mm. Má podobu sdruženého schodiště. Dvě ramena překonávají výškový rozdíl mezi chodníkem a opěrnou zdí ( 2,190 až 2,320 m) a třetí rameno překonává rozdíl mezi opěrnou zdí a náspem bývalé železniční trati (cca 2,500 m). Mezipodesta schodiště je na úrovni cca 2,56 m. Celkové převýšení je cca 5 m. Spodní schodišťová ramena podél opěrné zdi jsou nesena svislými prkny délky 3,7 m volně postavenými na kamennou dlažbu chodníku. Stojící prkna tvoří zároveň zábradlí. Stupně kopírují sklon schodnice, která je kotvena do každého svislého prkna zábradlí. Schodnice slouží jako ztužení a zavětrování. Celá konstrukce je navíc ztužena 6 příčnými rámy s úhlopříčným zavětrováním a horizontálními prkny. Madlo zábradlí též funguje jako konstrukční zavětrování. Horní rameno je uloženo přímo na nakloněnou korunu opěrné zdi. Stavba využívá jeden konstrukční princip stavebnice z předem připravených opakujících se dílů z jednoho typu konstrukčního materiálu (prkno 24 mm ve dvou šířkových dimenzích). Návrh a realizace dočasného architektonického díla ve veřejném prostoru pro Landscape festival Praha 2018.
